Standaard configuratie

de meest gebruikte opstelling

Toepassingen

De standaard configuratie is geschikt voor de meeste toepassingen. Beschermingen langs wegen, fietspaden en terreinen met een beperkte breedte. Typische toepassingen zijn kruisingen van hoogspanningslijnen met gemeentewegen, toegangswegen tot industrieterreinen en smallere waterlopen.

Basisconfiguratie

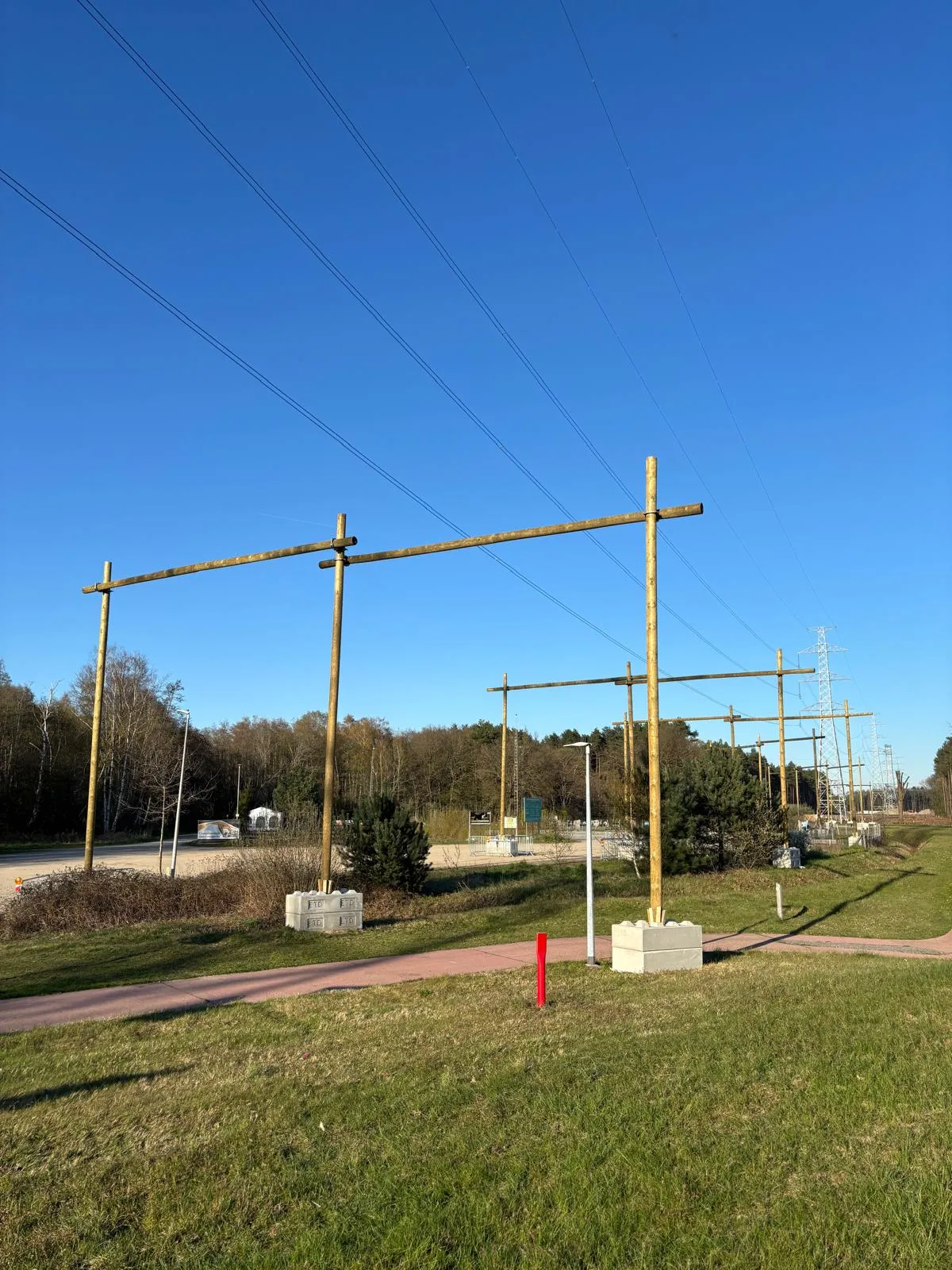

De basisconfiguratie bestaat uit twee staanders en één dwarsbalk. De staanders worden elk geplaatst op een set betonvoeten (SYSTEM ETD), waarvan het aantal bepaald wordt door de stabiliteitsstudie. De dwarsbalk verbindt de twee staanders op de vereiste hoogte en wordt geborgd met de stalen klemmen (SYSTEM ETD). De standaard configuratie overbrugt een maximale breedte van 10 meter, gemeten tussen de buitenkanten van de staanders. De dwarsbalkhoogte bedraagt maximaal 9,5 meter, gemeten van maaiveld tot onderzijde van de dwarsbalk.

Uitbreiding

Uitbreidingen bouwen verder op de standaard configuratie door uitbreidingselementen toe te voegen. Elk uitbreidingselement bestaat uit één extra staander en één extra dwarsbalk. Door meerdere elementen te combineren, kan de totale overspanning stapsgewijs worden vergroot tot meer dan 100 meter.

Specificaties

Max. overspanning tussen staanders 10 m

Max. overspanning > 100 m (modulair uitbreidbaar)

Max. hoogte dwarsbalk 9,5 m

Staanders 2 of meer

Dwarsbalken 1 of meer
